Родная система зажигания

   Модернизировать родную систему зажигания совсем просто. Ставим новую катушку зажигания от 412-го (она мощнее), силиконовые провода, подбираем свечи. Более мощные катушки зажигания вызывают обугливание контактов прерывателя трамблера... К сожалению...

Бесконтактная система зажигания (БСЗ)

   Установка бесконтактного зажигания - действительно нужная вещь. Почувствуете разницу! Для Москвича выпускаются два различных бесконтактных распределителя. Отличаются датчиками: АТЭ2 с Холлом,  СОАТЭ с индукцией. АТЭ2 в стоит 1300р. В его комплект входит трамблёр, катушка, коммутатор и жгут. Ставится на привод РР147, если РР118, то нужно прикупить ещё и привод. Не забудете купить новые силиконовые высоковольтные провода.

   Коммутатор прикрепляется рядом с катушкой. После установки всего этого на автомобиль не забудьте увеличить искровой промежуток свечей примерно до 0.8 мм.



Переходник под трамблер от ВАЗ-2108 для Москвича

    Трамблер от Ваз-2108  можно установить помощью переходника. Такая БСЗ в течении двух лет успешно эксплуатируется на двух автомобилях: М-412(1,8л.) и М2141(2)(1,7л.).

   В качестве узла, передающего вращательный момент, используется доработанный вал от старого москвичевского привода и хвостовик со штифтом от родного трамблера, вращающийся в шарикоподшипнике №6203 и двух стартерных медно-графитовых втулках, внутренний диаметр которых после запрессовки разворачивается до диаметра 13 мм.

   Поскольку внутренний диаметр подшипника и диаметр вала имеют разный размер, на вал предварительно напрессовывается промежуточная втулка.

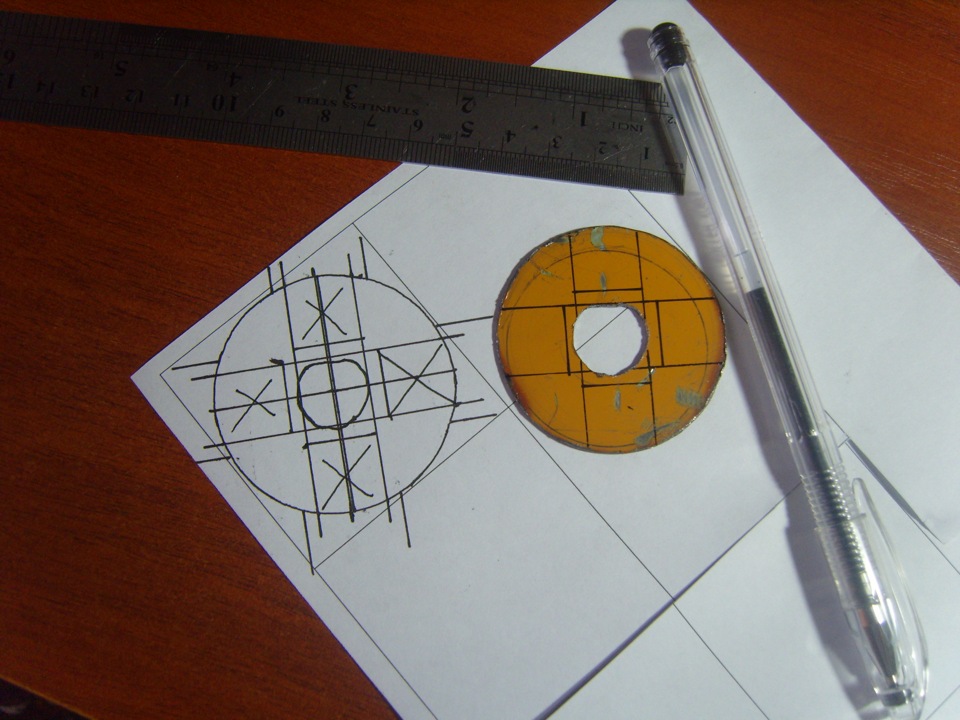

   Фланец переходника фрезеруется, как видно на снимке, сверлятся отверстия и нарезается резьба под винты.

ВНИМАНИЕ! Переходник рассчитан под привод трамблера нового образца, с хомутом-обжимкой.

Свечи

   Заменять свечи необходимо комплектами. Самый скромный комплект предпочтительнее любой разносоpтицы из свечей именитых фирм. Это дает возможность контролировать состояние мотора, всех его цилиндров.

   Признанный лидер производства автомобильных свечей - германская фирма BOSCH. Современная свеча рассчитана на 20 миллионов искр. Это означает, что при нормальной эксплуатации свеча абсолютно надежна при пробеге до 15 тысяч километров, а дальше может сказаться усталость материала. Поэтому западные фирмы предписывают замену свечей через 15-20 тысяч километров пробега.

   В настоящее время многие западные фирмы освоили производство составных, биметаллических центральных электродов. По виду они ничем не отличаются от обычных: такой же стерженек из хромоникелевого сплава. Но внутри - медь, теплопроводность которой заметно выше. Такие свечи - с хорошей само очисткой от нагара и защищены от перегрева. Рабочий диапазон таких свечей значительно расширен, поэтому их называют широкодиапазонными или термоэластичными.

   Фирма CHAMPION (США) стала делать биметаллическим не только центральный, но и боковой электрод, что должно еще больше расширить теpмоэластичность свечи.

   Появление особо форсированных моторов с турбонаддувом заставило искать материалы с более высокой эрозионной стойкостью, чем хромоникелевые сплавы. Появились свечи с центральным электродом из тонкой платиновой проволоки. По температурным характеристикам свечи с платиной не имеют преимуществ перед обычными с биметаллическим центральным электродом. В двигателе со средним уровнем форсировки платиновая свеча служит примерно в 2 раза дольше обычной, но и цена ее в 2-3 раза выше.

   Существуют также свечи с серебряными электродами, предназначенные для спортивных и гоночных двигателей.

   Применение свечей, у которых калильное число меньше, чем требуется для данного двигателя, будет вызывать их перегрев, приводящий к появлению калильного зажигания. Свечи с завышенным калильным числом не обеспечивает сгорания масла, попадающего на юбочку изолятора, а это ведет к отложению нагара и, соответственно, к перебоям в искрообразовании.

   Впрочем, в отдельных случаях установку более горячих свечей (скажем, А14 вместо А17) можно считать оправданной. Во-первых, при эксплуатации машины зимой, когда из-за непродолжительных поездок двигатель редко прогревается до рабочей температуры. Электроды свечей быстро загрязняются нагаром и отложениями. Во-вторых, когда двигатель уже изношен и масло попадает в цилиндры – более горячая свеча будет не так быстро засоряться.

  Срок службы свечи зависит от условий ее работы: частые пуски холодного двигателя без последующего прогрева, сырая погода, длительная работа на холостом ходу и с вытянутым подсосом – все это отнюдь не способствует долгой и безотказной работе.

   В последние годы появилась новая проблема – металлсодержащие присадки, повышающие октановое число топлива. При прогорании образуют на свечах красноватый налет, нарушающий нормальное искрообразование. Недаром отдельные производители советуют менять свечи в России в полтора-два раза чаще, чем на Западе – бензинчик не тот.

   Нужно помнить, что, покупая свечи известных зарубежных торговых марок, велик риск попасться на банальную дешевую подделку. Покупать импортные свечи желательно только тогда, когда их качество и происхождение не вызывают сомнений. Если имеются финансовые ограничения, иногда лучше отдать предпочтение российским свечам, а не клевать на громкие псевдоназвания подделок, не задумываясь при этом над вопросом, откуда взялась такая низкая цена и почему визуально видны явно выраженные признаки некачественного изготовления. В качестве компромиссного варианта могут быть свечи со средней ценой, например, чешской фирмы Brisk.

   Для нормально отрегулированного двигателя характерен светло-серый либо светло-коричневый нагар на электродах. Если же электроды белые (розовые), то двигатель работает на бедной смеси либо зажигание слишком раннее. И, наоборот, сухой черный нагар свидетельствует о том, что свеча слишком холодная либо смесь богатая.

   Нежелательно закручивать свечи в горячий двигатель, так как из-за температурного расширения можно повредить резьбу в головке блока. По этой же причине заворачивать свечу можно только от руки (если шахта в головке глубокая, то ключом), лишь окончательную подтяжку проводить ключом, причем делать это нужно осторожно. Смазывать резьбовую часть можно, но только графитной пудрой (в крайнем случае из карандашного грифеля).

   При проверке свечи на двигателе действовать нужно аккуратно. Нельзя замыкать наконечник на массу – есть риск вывести из строя элементы электронной системы зажигания (можно загубить коммутатор).

О маркировке Родные свечи

   Первая буква в маркировке обозначает размер резьбы на корпусе свечи: А - резьба М14Х1.25 или М - резьба M18X1,5.

   Следующая, за буквой цифра характеризует калильное число в условных единицах (8, 11, 14, 17, 20, 23, 26). Чем оно больше, тем выше рабочая температура, для которой эта свеча предназначена.

   Далее в маркировке может стоять буква. "Д" показывает, что длина резьбовой части корпуса свечи равна 19 мм ("длинная" резьба). В случае "короткой" резьбы (12,7 мм) буква не ставится. Раньше применялись еще более короткие свечи (11 мм), обозначавшиеся буквой "Н". Сейчас они практически не встречаются, а при необходимости их можно заменить "короткими".

   Следующая буква относится к конструктивному исполнению. Буква "В" указывает, что изолятор выступает из корпуса. Следовательно, искра больше вынесена в пространство камеры сгорания и активнее работает, а поверхность изолятора, омываемая пламенем, лучше очищается от нагара, требования к качеству керамики в данном случае должны быть повышенными из-за тяжелых условий работы изолятора. Если изолятор утоплен в корпусе, буквы в маркировке нет.

   Применение термоцемента для герметизации уплотнения изолятора с центральным электродом отмечается буквой «Т» в конце маркировки.

   Последняя буква в маркировке "Р" означает, что в центральном электроде свечи имеется резистор подавления радиопомех. При отсутствии такого резистора буква в маркировке не ставится.

   Иногда после букв в конце маркировки стоят цифры (через черточку или без нее), означающие вариант исполнения. Для потребителя практического значения это не имеет.

Импортные свечи

   Свечи BOSCH и CHAMPION с биметаллическим центральным электродом обозначают буквой "С" в конце маркировки, свечи BERU - буквой "U", свечи NGK - буквой "S".

   В случае, когда и боковой электрод выполнен биметаллическим, CHAMPION добавляет вторую букву "C". Сведения по маркировке свечей UNIPART отсутствуют.

Родные свечи

Тип свечи

Основные параметры и размеры

Применяемость (автомобили, мотоциклы, мотороллеры, мопеды)

Калильное число

Резьба на корпусе

Длина резьбовой части, мм



Размер под ключ, мм

А10Н

10

М14Х1.25

11

22

Москвич 407, 403; мотоциклы ИЖ-Планета, ИЖ-Планета-2, ИЖ-Юпитер, ИЖ-Юпитер-2; мопед Рига-7

А11Н

11

М14х1,25



11

22

Москвич 408, Москвич-2138, ЗИЛ-111; мотоциклы М-105, М-106, ИЖ-Планета-3, ИЖ-Юпитер-3; мопеды Рига-3, Рига-4, Верховина-3, Верховина-4

А20Д

20

М14Х1.25

19

20,8

Москвич 412, 2140 и другие модели с двигателем Москвич-412

Взаимозаменяемость

 20Свечи

А10Н

А11Н

А20Д

CHAMPION  (Англия)

Н-12

L14, L10, L9, Н-11

N7YC, N8YC, N279Y, N281Y, N-6

BOSCH  (Германия)

W10A

W10 AC, W9 AC

W6 DC

BERU  (Германия)

14-10A 14-9 AC

14-6 D U



Изолятор  (Германия)

М14-96

М14-145

М14-225/Т2

AC DELCO  (США)

45 F

2 XLS

AUTOLITE  (США)

416

3

EYQUEM  (Франция)

200

800 LS

VALEO  (Франция)

7H

NGK  (Япония)

В4Н

B4H,B4L

BP7ES, B6ES

BRISK (Чехия)



N19

L15



PAL  (Чехия)

14-5

14-5

14L-7



Марелли  (Италия)

CW4N

CW4N

CW7L

ISKRA (Польша)



F20, F50

FE 85 PS

Плазменно Форкамерные Свечи Зажигания

   Лет пятнадцать - двадцать назад после повышения цен на Аи-92, народные умельцы стали делать для своих автомобилей форкамеру (футорку), в виде стаканчика с отверстиями в донышке. Такая форкамера ввинчивалась между двигателем и обычной свечой и позволяла ВАЗам ездить на более дешевом А-76 без особых проблем.

   Форкамеры устраняли самого главного проблему - детонацию. Через отверстия форкамеры в основную камеру сгорания впрыскивалась, с высокой скоростью горящая топливная смесь, что настолько улучшало и ускоряло горение основного заряда, что (по непроверенным слухам) карбюраторный двигатель мог работать чуть ли не на керосине.

   Но были, конечно же, и недостатки - стальная форкамера перегревалась вместе с ввинченной сверху обычной свечей и возникало калильное зажигание, а футорка из теплопроводной, но мягкой меди или латуни зачастую при работе двигателя разрушалась от высокого давления, а ввинченная свеча пулей вылетала сквозь капот.

   Теперь о плазме и плазменном зажигании. Первые попытки использовать плазму в двигателях внутреннего сгорания относятся к началу 50-х годов, когда были разработаны системы зажигания с коаксиальным резонатором - генератором плазмы и специальным источником электрической энергии высокой частоты. Такие системы использовались и продолжают работать на некоторых американских и японских автомобилях. Сравнивать по мощности плазменную систему зажигания с обычной искровой, все равно, что сравнивать паяльную лампу с простой спичкой.

   Главным препятствием широкого внедрения плазменной системы являлась достаточно высокая сложность и дороговизна электронной системы и коаксиального резонатора, к тому же установка такой системы требует серьезной переделки электрического оборудования автомобиля. И вот в конце 80-х специалистами в области космической техники начались работы по разработке принципиально нового поджигающего устройства для тепловых двигателей.

   В 1990 году была разработана и запатентована плазменно-форкамерная свеча зажигания, объединившая в одной конструкции форкамеру и импульсный ускоритель плазмы. Электроды такой свечи сконструированы в виде ракетного сопла с форкамерой.

   При подаче высоковольтного импульса в зазоре между электродами происходит пробой, образовавшийся плазменный сгусток выталкивается в камеру сгорания. Одновременно происходит поджиг топливной смеси в форкамере свечи, и продукты сгорания через сопло с высокой скоростью впрыскиваются в цилиндр двигателя.

   При этом обеспечивается объемный, в отличие от точечного у обычных свечей, поджиг основного топливного заряда, увеличивается скорость и полнота сгорания топлива, повышается мощность двигателя и уменьшается токсичность выхлопных газов. В конструкции плазменно-форкамерной свечи одновременно реализованы преимущества форкамерного и плазменного зажигания, причем эти свечи устанавливаются на место обычных без переделок двигателя и системы зажигания. Кроме того, увеличенная рабочая поверхность бокового электрода и медный сердечник центрального электрода увеличивают срок работы свечи за счет меньшего обгорания электродов, а постоянная очистка от нагара потоками высокотемпературных газов гарантируют работу в самых экстремальных условиях.



Так выглядит искра в процессе работы

   По мощности поджига плазменно-форкамерные свечи оставили позади все существующие, включая 3-х и 4-х электродные свечи зажигания.

   Двигатели с установленными плазменно-форкамерными свечами имеют более плавную работу, повышенную мощность, без детонации работают на низко октановом бензине, улучшенную приемистость автомобиля и надежно запускаются зимой.

   Кстати, появились поддельные свечи зажигания ФОРКАМ, очень низкого качества. Выпускаются в пластиковых блистерных упаковках и не имеют ничего общего со свечами ПЛАЗМОФОР. Форкамерные свечи выпускаются ТОЛЬКО в желто-красных картонных коробочках.


Источник: http://kostay1.narod.ru/6.htm
