Сегодня Мастер решил всё-таки найти время и выложить процесс создания сабвуфера с нуля. А то запросы типа: "Как изготовить автомобильный сабвуфер своими руками" поражают своей настойчивостью и периодичностью. Причём это будет не какой-то там обычный ящик из ДВП, а нормальный музыкальный корпус из МДФ толщиной 22 мм для ДВУХ динамиков Alpine серии R.


Да, Вы не ошиблись, это именно те динамики, которые соответствуют понятию "народные". Ибо соотношение цена/качество/давление наиболее оптимально. Как обычно, будем считать, что Вы прочитали для начала Хроники Папы Карло. Подготовка полена для Буратино. и имеете минимальный запас инструмента и материалов.


Да простят airsound'a те, кто ждал этих фоток с нетерпением, работа, видите ли... Приступим. Материалом для изготовления корпусного сабвуфера служит МДФ, как указано выше.


При помощи программы JBL Speakershop рассчитывайте объём будущего короба и длину фазоинвертора под каждую головку.


Процесс расчёта достаточно часто описывается на страницах журналов по автозвуку, так что его урезаем. Данные короба (для каждого динамика) таковы: Объём - 56,6 л. Фазоинвертор - длина 32 см. Диаметр - 110 мм.


С помощью Калькулятора профессионала (Volume Box Calculator v.2.0), рассчитывайте внешние размеры, учитывая ограничение по высоте и ширине багажника автомобиля.


Размечайте лист МДФ по размерам и начинайте распиливать его с помощью циркулярной пилы или лобзика. Не забывайте, что ящик на фото - двойной. Получились кусочки для сборки саба:




Затем возьмите нижнюю часть Вашего будущего ящика и приложите к ней переднюю стенку. Просверлите дырки и закрутите пару-тройку саморезов, которые обычно применяются для крепления гипсокартона:




Ту же процедуру необходимо повторить для верхней крышки. Лучше для этого поставить будущий короб набок:




После этого от нижней глубины ящика отнимите толщину МДФ и отметьте снизу полоску, до которой будет убираться материал. То же самое сверху, только отнимать от верхнего внешнего размера толщину. Отмечайте скос с помощью карандаша и линейки, соединяя эти точки:




Соединяйте точки на внутренней поверхности крышки, чтобы было видно до какого уровня работать рубанком. Повторите для нижней части будущего ящика.


Дальше будет интересней. Берите электрорубанок (если есть, если нет - обычный) и снимайте излишки МДФ по меткам, нарисованным ранее. Как только Вы закончите, прикрутите заднюю стенку:




Лишние выступающие части снимите рубанком. Готово? Возьмите короб, поставьте его боком на лист МДФ и отрисуйте будущую боковинку карандашом изнутри. И другую сторону тоже. Так как данный корпус под сабвуфер рассчитан для двух головок, то средняя стенка ему не помешает:




Вставляйте боковинки и среднюю стенку(если у Вас короб под два саба) и крепите их. Основа готова, пора делать дырки под саморезы, притягивающие стенки саба. Если они не входят в глубину материала, то рассверлите места для утапливания шляпок сверлом, диаметр которого 8 мм. Мастеру этого делать не пришлось, так как всё и так заходило как по маслу:




Вот пример того, как наживляются саморезы и наносятся жидкие гвозди, дабы улучшить герметичность конструкции. Как видите, нижняя и передняя стенки уже склеены:




Остатки "гвоздей" убирайте кусочками карпета и продолжайте прикручивать боковинки:




Осталось дело за малым: прикрутить верх и после - заднюю крышку:




Не забудьте обработать края, чтобы не было так, как на фото. Сделайте разметку под сабвуферы и вырезайте дырки для фазоинвертора(ов):




Эх, выпиливать, так по-крупному! Делайте круг почёта лобзиком и проверяйте правильность динамиком:




Фазоинверторы. Выпилите из пластиковой трубы, окрашивайте изнутри чёрной краской... А колечки сверху и снизу от фирмы DLS. Приклеивайте также всё на жидкие гвозди:




Перед обтяжкой обработайте короб фортуной с наждачным диском, для сглаживания торчащих частей и неровностей. И пройдите изнутри и снаружи пылесосом. Отрезайте карпет с запасом по бокам, чтобы можно было его завернуть. Приклеивайте:




С боковинками стоит обращаться аккуратно, чтобы не забрызгать клеем карпет, что уже на своём месте:




Вставляйте фазики и разрезайте "короной" карпет в месте крепления сабвуферов:




Проклеивайте спреем "корону" из карпета и заверните её внутрь. И не бойтесь испачкать руки в "жидких гвоздях" - они отмываются 646 растворителем. Как бы там ни было, а фазоинверторы необходимо проклеить изнутри до полной герметичности на стыках:

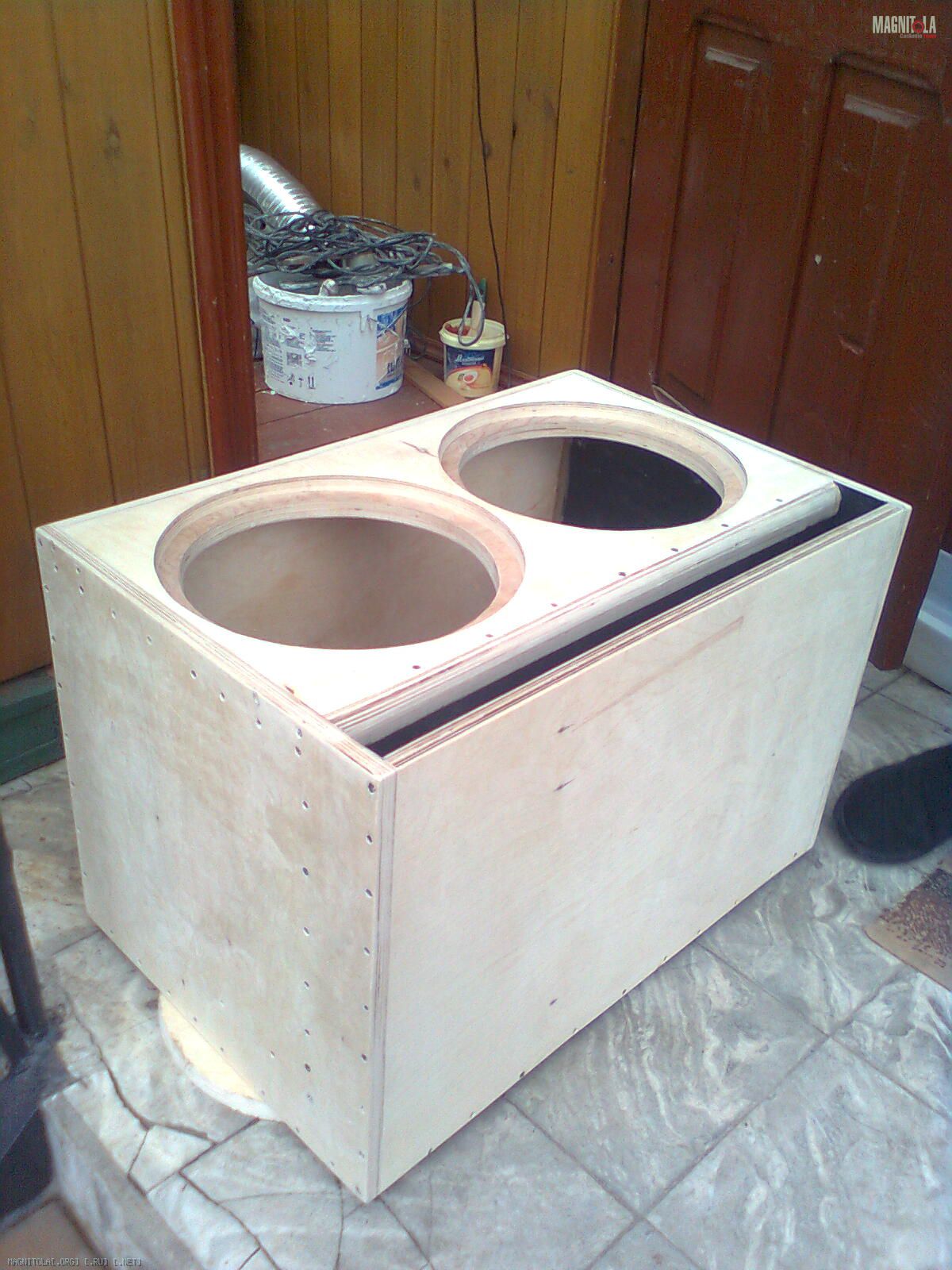

Самодельный корпус под автомобильный сабвуфер (или даже под два) готов. Усилители крепятся к его задней стенке, а провода к сабам без клеммников заходят сквозь просверленные (и залитые впоследствии "гвоздями") дырки:




Вот так и расписана схема конструкции сабвуфера. Желаю Приятного баса!
