Ученик (105), закрыт 10 лет назад

Лучший ответ

В двух словах не объяснить, будут конкретные вопросы, пиши на мыло!

P.S. бэндпассов, ниже 4 порядка не бывает! И строить их, не сложнее чем обычный фазоинвертор!

Остальные ответы

бери старую колонку корбку покупай низкочастотный динамик и фильтр (это как правило емкость и катушка пощитанные на низкие частоты ) можеш зделать емкость бумажная гдето на 23-30 микрофарад и в паралель катушку провод 0.5 0.7 млм наматай на батарейку толстую витков 400 450
все это можно посчитать ищи в справочниках засовуй в коробку и трубу фазоинвертор длина 15-27 см
вот собственно и все
а проще купить

Чтоб правильно сделать саб нужно купить низкочастотный динамик, знать его добротность, эквивалентный объём и частоту резонанса. В принципе можно и замерить. На эту тему есть множество сайтов. Реально, к профессинальным динамикам все характеристики обычно пишут. К динамикам, предназначенным для сабов пишут ко всем 100%. По крайней мере если купить в атомагазине просто динамик для саба, к ним в документации эти характеристики есть. Потом берешь прогу "Jbl Speackershop", загоняешь туда парамерты своего динамика, и смотришь что будет. Прога считает как компрессионные сабы, сабы с фазоинвертором, так и бандпассы второго порадка. Последние довольно сложны в изготовлении и требуют точных характеристик. Мой совет - делать корпус с фазиком. Вобщем программа считает необходимый объем ящика, диаметр и длину фазика, раскидывает размеры панелей для изготовления ящика. Все в принципе просто. Сначала примерно вносишь желаемый объем, дабы прога не посчитала идеальные условия, смотришь на график и корректируешь. Потом смотришь на диамерт фазика и корректируешь уже его, т. к. трубу ты сам сделать вряд ли сможешь, а купишь обычную трубу пвх на строительном рынке для сантехнических работ))).. . Соответственно диаметр должен быть стандартным. Когда все подогнано - делаешь саб. Все просто. Сложного ничего нет, единственная сложность может заключаться в поиске необходимых параметров, если они не указаны к динамку. Хотя посторы интернета безграничны. Может и найдешь, но сложно.
Далее потребуется фильтр, отсекающий высокие и средние частоты и усь. Если саб делается в машину, то фильтр в принципе не нужен, т. к. отсечение частот есть практически на всех автомобильных усилителях, если же нет, то делаешь обычный L-C фильтр на катушках и кондерах. Фильтры бывают с разной характеристикой спада. На мой взгляд оптимально ставить фильтр со спадом 12 дб/октаву. Он относительно не сложен в изготовлении и позвояет достатоно качествеоно отсечь лишние частоты. Состоит из двух катушек и пары кондёров. Схему и расчет в excel-е могу прислать если будет интересно.

Можно сделать автомобильный,а домашний слишком сложно

Главное не слушать тех мудрецов, которые пишушт с такими ошибками, что навряд ли ещё освоили программу средней школы, а книжек по акустике видимо в руках не держали (это я про бандпассы второго порядка: их не сушествует) . Про программу JBL могу сказать только то, что если судить по звучанию акустики одноимённой фирмы, то видимо разработчики всецело используют эту прогу, поэтому колонки так и звучат (хуже китайских) .
Конструирование сабвуферов - непростая задача, которая может решаться совершенно разными путями, и от выбора одного из этих путей зависит, как будет звучать вся Ваша акустика. Конструируя самостоятельно необходимо изначально сделать выбор и последовательно приближаться к идеалу.
Самый простой способ — это закончить с „красным” дипломом соответствующее учебное заведение. Ваш первый сабвуфер будет также отличаться от нормального, как школьная дискотека от тусовки в дорогом клубе. Звучание следующей системы зависит уже от упорства, самопожертвования и от выбора пути (чуть было не написал „от влияния Силы”).
Можно на базе полученых знаний совершенствовать свой опыт в применении формул и расчётов. Вы наверняка уже были в фирмах, где стоят стеллажи измерительных приборов, или в магазинах, в которых на Вас вываливают ворох технических данных, убеждая, что тот сабвуфер лучше этого, потому что у него частота, указанная в паспорте, ниже. Многим приходилось общаться со специалистами, чаще всего любителями, у которых есть компьютер и которые на нём при помощи ворованных программ расчитывают всё, что только могут, а потом это ещё и делают. Конечно есть неплохие экземпляры, но это скорее исключение.
Обычно берётся какой-то готовый низкочастотный динамик, исходя из тех данных, которые даются в описании (мерить никто не умеет) , определяется объём корпуса и частота настройки фазоинвертора для получения максимально гладкой частотной характеристики, делаются корпуса и — готово. Вероятность попадания — примерно десять процентов.
Надо смотреть в корень вопроса. Нет смысла пытаться начинать решать задачу с середины. Ошибка обычно вкрадывается в самом начале. Достаточно проверить параметры динамика: основной резонанс, общую добротность и эквивалентный обьём, они не всегда соответствуют заявленным. Потом заново расчитать корпус. Чаще всего или нужный объём оказывается слишком большим или нижняя частота, получаемая в желаемом обьёме — слишком высокой. Поскольку формулы дают только одну цифру, например частоту резонанса, то становится непонятно, что делать дальше. Немного спасают компьютерные программы, которые рисуют частотные характеристики, с их помощью можно добится идеальной полосы, но кроме полосы есть ещё чувствительность, время отклика и динамический диапазон, а их на компьютере не расчитаешь.
Поэтому чтобы сабвуфер радовал слух долгие годы необходимо иметь опыт. А его, как известно, нельзя даже пропить.
P.S. Согласен с Alexом что построить саб несложно, особенно если он уже пятидесятый или сотый. Пиши на мыло и тебе помогут т. к. в двух абзацах невозможно научить как сделать саб.

расчитай обьём бери фанеру и пили...

руками можно все! ногами нет. смотри.

не переведутся Левши в земле русской, самый простой способ купите колонку S-90

Могу предложить простой и проверенный вариант:
Берем динамик [ссылка заблокирована по решению администрации проекта] можно в чип и дипе купить, а можно купить бу колонки, рублей за 600 с 2мя такими динамиками.
Ящик простой, примерно 10-12 литров, нужен фазоинвертор диаметром 5 см и длинной 30 см.
В качестве трубы я использовал сантехническую пластмассовую трубу, покупал в хоз магазине.
Материал корпуса можно брать фанеру 10мм, покатит! ! А стороны можно взять 171740.
Если их перемножить получим объем. Вообще речь идет о внутреннем объеме.
Далее собираем корпус, пилим сверлим, неплохо сделать дополнительные распорки.
Фазоинвертор ставится в центре стенки с размерами 1717, именно в центр, потому что внутри корпуса от трубы до стенок должно быть не менее 5 см в все стороны включая боковые и верхнюю.
Все должно быть очень герметично, а внутренний объем заполняют ватой, стекловатой, синтепоном и тд, главное чтобы в фазоинвертор не попадвало, и постораться по максимуму забить ящик. От этого зависит звучание низкой частоты. Кстати наружу от динамика выходят клеммы, есть герметичные на винтах- именно их и надо использовать, остальные свистеть будут!! !

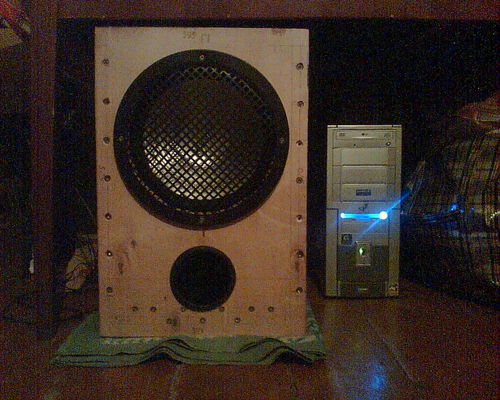

Вот пассивный сабвуфер уже готов
Теперь уже нужно сделать активный фильтр и усилитель, напиши мне умеешь ли ты делать печатные платы и я уже дальше напишу как быть, фоток пришлю.. .
Этот саб я делал другу, спокойно может поднять басы в комнате до 15 м
Если мало будет то можно и на другом динамике сделать!
Удачи
