 Главная / Без рубрики / Приспособления для лобзика: подошва, направляющая линейка, насадки, универсальное стусло и параллельный упор

Содержание

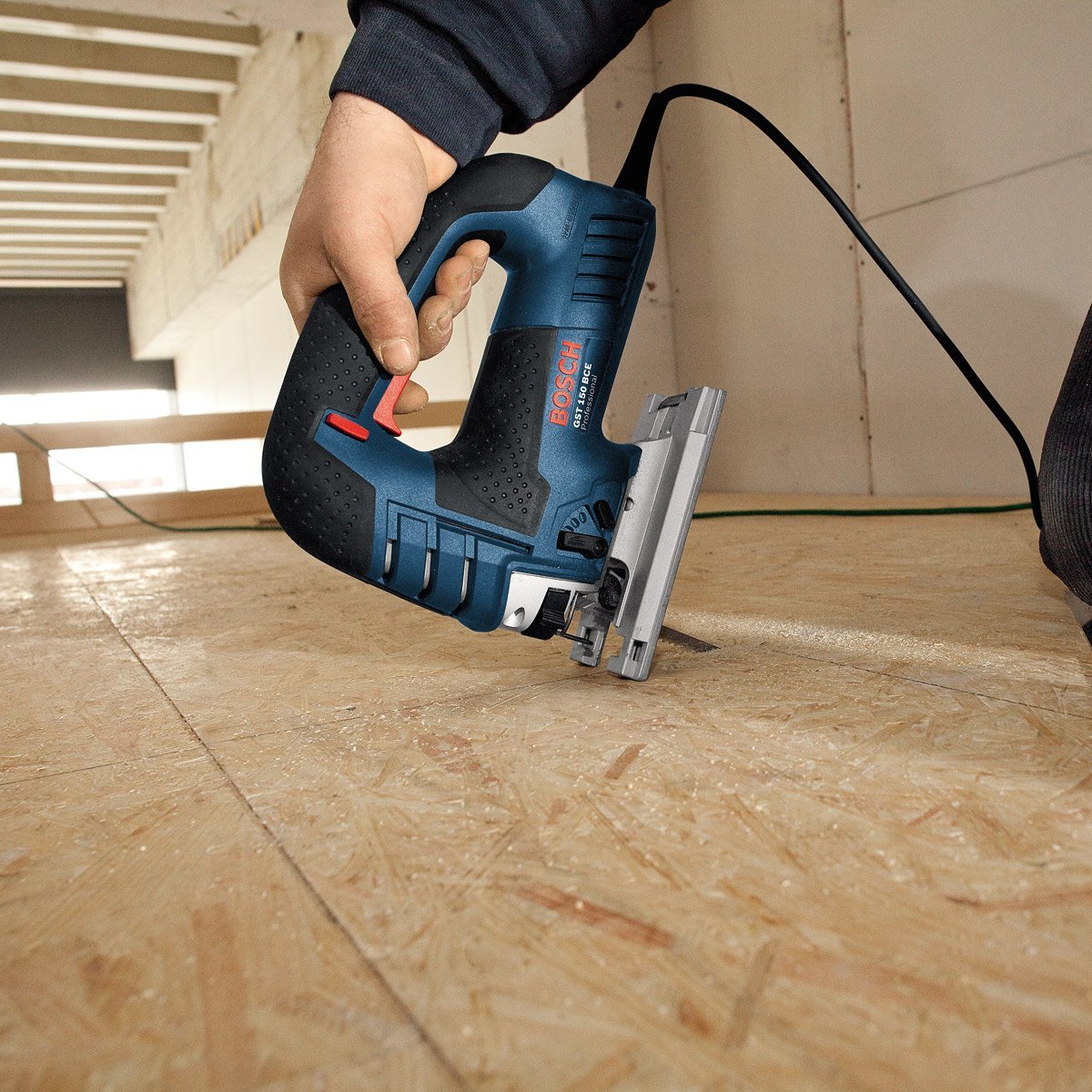

Для выполнения криволинейного реза применяют лобзик, а в целях достижения удобства производственных процессов и повышения производительности работ его оснащают электрическим приводом.

В комплекте с электроинструментом поставляются всевозможные приспособления, упрощающие процедуру резания и обеспечивающие улучшение качества реза. Такие устройства можно, как получить вместе с электролобзиком, купить отдельно в магазине электроинструментов, так и изготовить самостоятельно.

Подошва электролобзика

ПодошваПосле режущего инструмента главное место в электролобзике занимает основание. Этот конструктивный элемент устройства называется подошвой. Она служит упором для всего инструмента, что обеспечивает удобное выполнение реза.

Подошвы бывают штампованными и литыми. Первыми обычно комплектуются дешевые модели электролобзиков, основание из алюминиевого литья намного прочнее, надежнее и удобнее в использовании. Подошва может быть с противоскольным вкладышем и без него.

Такое приспособление можно изготовить своими руками. Для этого достаточно по размерам подошвы вырезать пластину из оргстекла, просверлить в ней отверстия для крепления и выхода режущего инструмента, затем установить на основание. Это исключит образование сколов на поверхности материала и обеспечит более ровный рез за счет снижения отклонения пильного полотна.

На некоторых моделях электролобзиков устанавливают механизм наклона подошвы. С его помощью можно выполнять косой рез под углом 15, 30 и 45°.

Направляющая линейка для лобзика с электрическим приводом

Линейка

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм. Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга. После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке. С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

Насадки для электрического лобзика

Насадками для электролобзика является не что иное, как обычное пильное полотно. Классифицировать режущий инструмент электролобзика можно по следующим критериям:

физическим свойствам обрабатываемого материала; форме зубьев; геометрии пилки; шагу зубьев; ширине пилки; толщине пильного полотна.

Пилки
Каждый материал имеет свою твердость и по-разному сопротивляется процессу резания. Дерево и пластик мягкие, а металл и его сплавы, а также некоторые полимеры – твердые. Поэтому различают несколько видов пилок для электролобзика, соответствующих твердости обрабатываемого материала.

От формы зуба пильного полотна зависит качество реза. Если зубья мелкие, то резание рекомендуется выполнять медленно. В результате распил получается точный и аккуратный. Наличие большинства крупных зубов делают его грубым, можно сказать, черновым. Зато такая операция производится быстро.

Геометрия зуба напрямую зависит от технологического процесса производства пилки. Они могут фрезероваться и шлифоваться. Применение той или иной технологии изготовления полотен зависит от материала и требуемого качества реза.

Большое влияние на качество и скорость реза оказывает толщина, ширина и шаг зубьев пильного полотна.

Универсальное стусло от компании Bosch для электроинструмента

Стусло для лобзика

Еще одним прекрасным приспособлением для электролобзика является переносное устройство Bosch Saw Station PLS 300. Это не что иное, как универсальное стусло.

На нем удобно выполнять раскрой ламината, паркета или обычной доски шириной до 30 см, толщине 2,5 см. Кроме того, можно резать узкие рейки и плинтус. Конструкция устройства позволяет выполнять раскрой под углом от 0 до 90°. Кроме дерева, на установке можно резать алюминиевый профиль и керамическую плитку.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно. Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют. После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками. Циркуль для лобзика своими руками

ЦиркульЕще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности. Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил. После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий. От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез. После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Электролобзик: светодиодное освещение линии реза

При эксплуатации электролобзика в плохо освещенных местах желательно освещение линии реза. Такой девайс можно сделать своими руками.

Схема освещения очень простая и потребует несколько недорогих деталей:

Светодиод (можно использовать два). Конденсатор 0,22 мкФ, 400 вольт. Диод. Резистор разрядки 500–1000 кОм. Резистор 1 кОм.

Подключается схема к кнопке включения электроинструмента вместо конденсатора помех 0,22 мкФ 250 вольт. Емкость можно было бы оставить, но в нашей схеме уж есть конденсатор 0,22 мкФ 400 вольт, поэтому в борьбе за свободное место ее лучше снять.

Параллельно к конденсатору подключается резистор разрядки от 500 кОм до 1 мОм. На следующем этапе работы в схему включают диод катодом к конденсатору и параллельно к нему светодиод анодом к конденсатору. За ними устанавливают резистор 1 кОм.

Особенность этого резистора в том, что при работе он может нагреваться, поэтому низкоомные приборы лучше не применять. Нагрев происходит в течение 10 минут беспрерывной работы инструмента, поэтому резистор устанавливать так, чтобы он ни к чему не прикасался. Для его охлаждения достаточно нескольких секунд.

Так как схема подключена к кнопке пуска, подсветка начинает работать даже немного быстрее, чем включается двигатель. Можно в этой схеме использовать и два светодиода, тогда свет будет намного ярче. В этом случае светодиоды соединяются последовательно.

Ознакомившись с информацией, изложенной в статье, мастер сможет повысить качество реза и облегчить выполнение операций при помощи электролобзика в целом за счет покупки или изготовления различных девайсов.
