Автор Сообщение m.ix
Master Mixa
Сообщения: 1972+

m.ix


Прибор для проверки оптронов
Это моя optotester v 2.0 голливудская улыбка

Вот так она работала
http://www.youtube.com/watch?v=stF6IrjbOXw

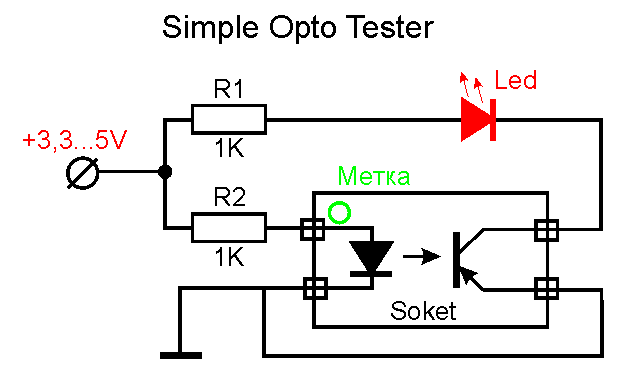

Основой была вот эта схема

Сейчас наваял optotester v 2.1
Что бы было возможно проверять оптосимисторы

BOSYVICH
Участник
Сообщения: 176



m.ix, Миша, схемку поправь. улыбка


m.ix
Master Mixa
Сообщения: 1972+

m.ix


по тырьнету она везде гуляет.
это sPlan так рисует
Анатолий66
Бывалый
Сообщения: 96



Тем кто занимается стиралками можно дополнить.


slowolitus
Участник
Сообщения: 254

slowolitus


m.ix, хотел собрать Вашу схему, но смущает одна деталь. Как могут открыться p-n-p транзисторы если их базы соединёны с катодами светодиодов? Не лучше ли соединить катоды через резисторы 1к на землю а средние точки транзисторных плеч через резисторы 22к к генератору?
m.ix
Master Mixa
Сообщения: 1972+

m.ix


slowolitus
Участник
Сообщения: 254

slowolitus


валера222222222
Завсегдатай
Сообщения: 534

валера222222222


m.ix, офигенно!!! браво!классно! собрал 3 в одном просто супер теперь а на митино не загребаю, круто!!! классно!классно!классно! молодец!!!!! спасибо за предоставленную схему!!!!...+ очень облегчила работу с модулями нагрева утюгов подмигиваниеклассно!классно!классно!браво!браво!подмигивание
red.sofrina
ДОБАВЛЕНО 28/09/2012 18:44
slowolitus, слушай скинь мне в личку пожалуйста прогу Sprint Layout ...а то в тырнете кучу говносайтов с фуфлом прогу предлагают как ни закачка то на самораспаковывающийся архив натыкаюсь или хню всякую...но только не прогу...блин очень нада..помоги если не влом .....а то модули на производстве горят с хитрыми микросхемами а от руки хрен нарисуешь мелкие дороги...просто запара какая та..... рёв в три ручьярёв в три ручьярёв в три ручья модераторы не сносите тему очень прошу.... рёв в три ручьярёв в три ручьярёв в три ручьярёв в три ручья
валера222222222
Завсегдатай
Сообщения: 534

валера222222222


slowolitus, огромное спасибо!!!!!! классно!классно!классно! ..очень выручил с ппрогой, хорошо что есть такие люди браво!браво!браво! молодец! так держать!!! браво!браво!браво!
Uganin
Участник
Сообщения: 107



а , прибор для проверки TL431 есть или может кто сам делал?
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 5219



Uganin, Источник питания вольт на 12-15, резистор 0.5-1к, светодиод и переменный/подстроечный резистор 10-47к и все это подключить по схеме из даташита. Напряжение на движке переменника контролировать мультиметром.
БУНЯ
Верный друг сайта
Сообщения: 6870

БУНЯ


БЕЗЫМЯННЫЙ, можно ещё проще.
источник питания 9-15в резистор примерно 1К на катод померить напругу на анод-катод, должно быть 2,5-2,6в , коротнуть управляющий электрод на массу, будет 0,8-0,9в.
smal
Бывалый
Сообщения: 56



Для Uganin
Я эту схему непомню откуда перерисовал.
Сделал, работает!
Резисторы R1 и R2 не ставил.
ДОБАВЛЕНО 13/10/2012 20:39
Вот схема


  TL431.zip  235.9 КБ  Скачано: 2544 раз(а)

vankabr
Заглянувший
Сообщения: 1



браво!
smal
Бывалый
Сообщения: 56



Вот еще


  TL431.rar  18.9 КБ  Скачано: 1748 раз(а)

MALUK
Новичок
Сообщения: 10



slowolitus повторите пожалуйста Ваш файлик, по ссылке выше не качается.
slowolitus
Участник
Сообщения: 254

slowolitus


dtmf
Заглянувший
Сообщения: 8



Tikos
Заглянувший
Сообщения: 4



Спасибо MALUK сделано классно!!!!!!!
slowolitus
Участник
Сообщения: 254

slowolitus
